\ MICROHOLES EDM

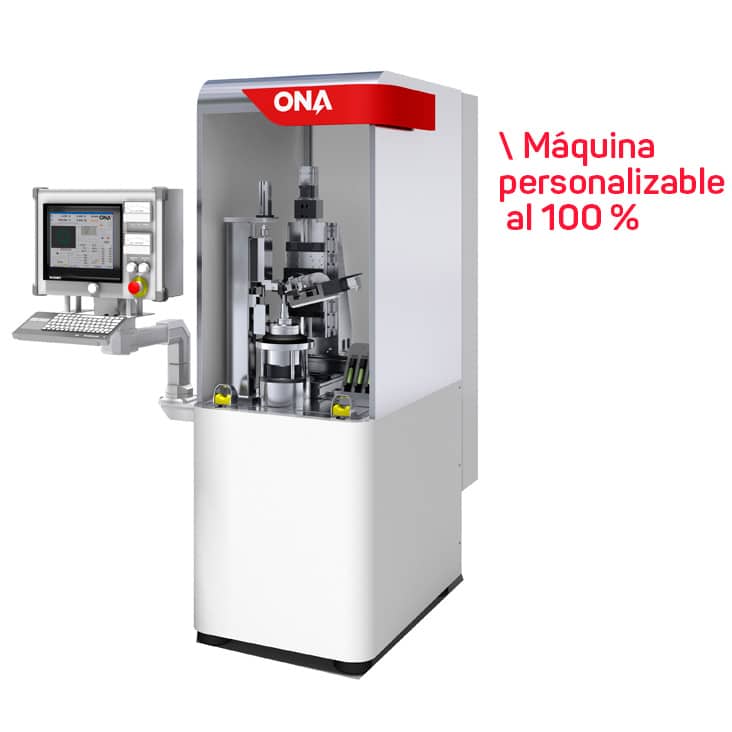

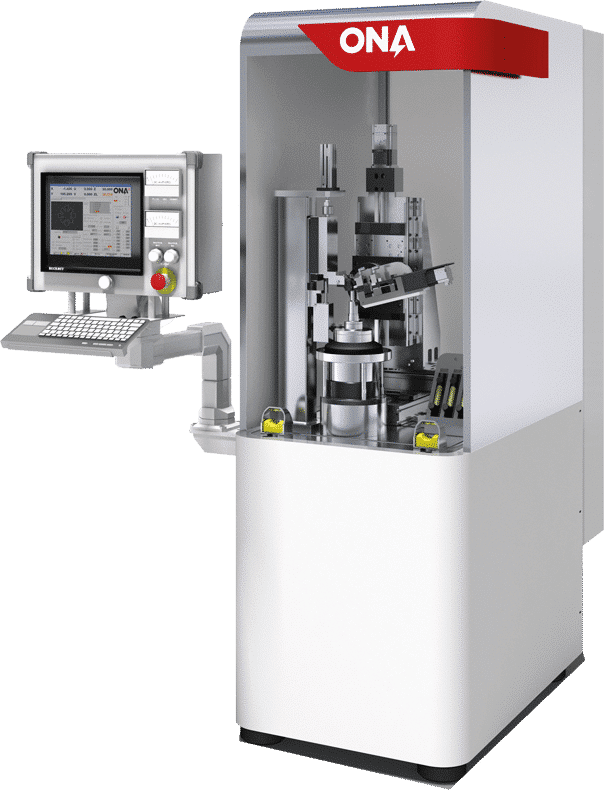

Nuestro compromiso con las tecnologías EDM no conoce límites. ONA incluye ahora en su gama de productos la experiencia en máquinas para el mecanizado de microagujeros por EDM de la empresa norteamericana AAEDM.
Unas máquinas con una capacidad de producción sin precedente. Son compactas, muy seguras y precisas, y están listas para entrar en el mercado europeo y mundial.
Ventajas de la tecnología EDM para perforación de microagujeros
- 96 % de OEE (efectividad general del equipo)
Capacidad de producción elevada. - FÁCIL DE UTILIZAR Y POCOS COSTES DE MANTENIMIENTO
Máquinas sólidas de instalación fácil y manejo intuitivo - AHORRO EN CONSUMIBLES
Nuestros consumibles duran más y cuestan menos. - EXPERTOS EN DISEÑO MODULAR Y HUELLA MÍNIMA
Mantenimiento con poco espacio. - PRECISIÓN AL MÁXIMO
Las piezas no se desgastan y el cabezal del electrodo no se descentra, por lo que no se pierde precisión con el tiempo. - DEL PROYECTO MÁS SIMPLE AL MÁS COMPLEJO
Diseño personalizable y programado para cumplir necesidades.

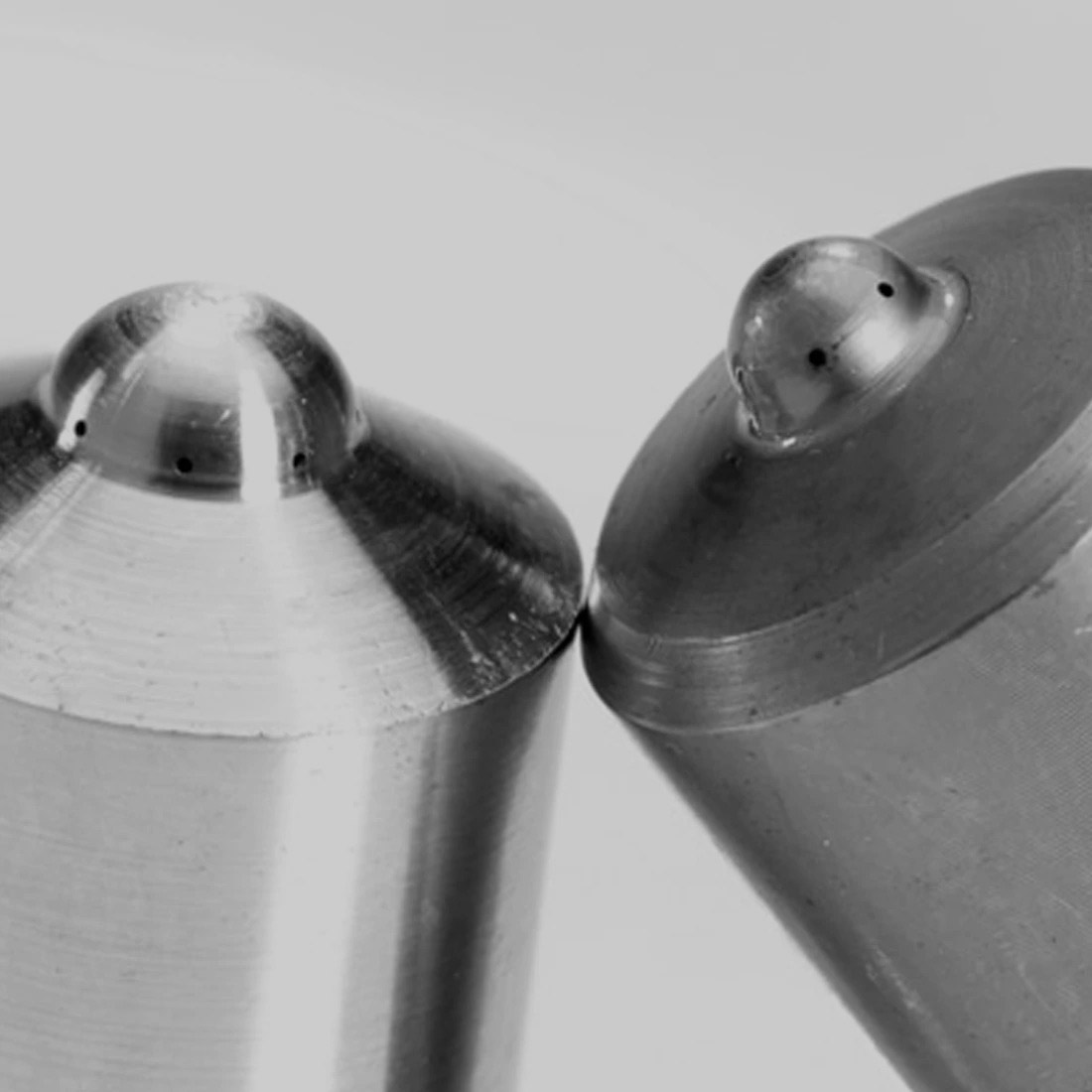

>> Inyector diésel con 8 agujeros
| Diámetro del agujero: 0,13 mm |
| Grosor de la pared: 0,81 mm |
| 8 agujeros cada uno con ángulos de igual distancia. |
| Duración del ciclo = 18 seg/agujero, 2,7 minutos por inyector. |
| Electrodo de tungsteno 0,1 mm |
| Diámetro x 304 mm de largo. |

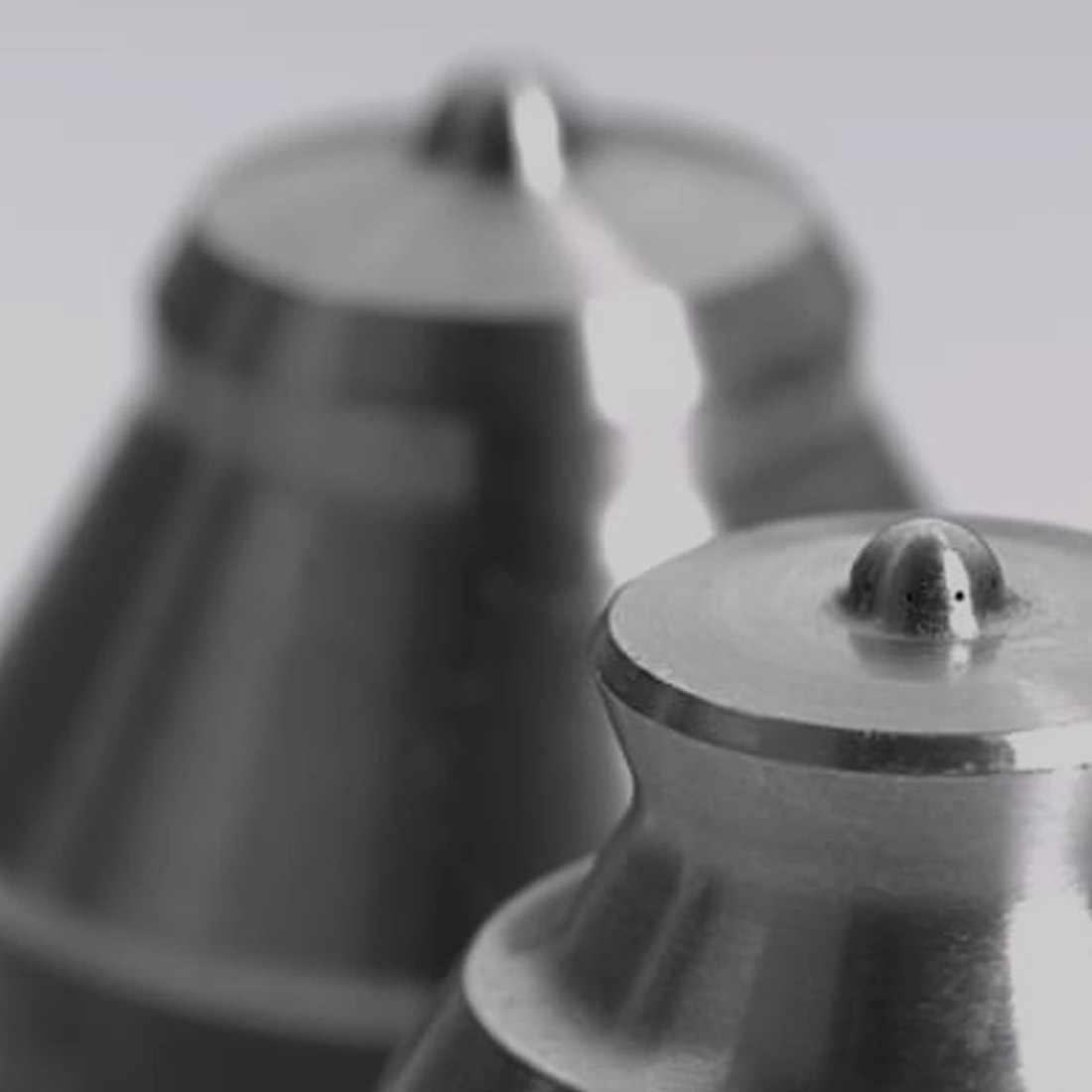

>> Inyector diésel con 12 agujeros
| Diámetro del agujero: 0,33 mm |
| Grosor de la pared: 1,5 mm |
| 8 agujeros cada uno con ángulos de igual distancia. |
| 12 agujeros con ángulos e ubicaciones múltiples. |
| Duración del ciclo = 48 seg/agujero, 6 minutos por inyector. |
| Electrodo de tungsteno 0,3 mm Diámetro x 304 mm de largo. |
>> Junta de la aguja de inyección de diésel con 2 agujeros
| Diámetro del agujero 0,22 mm |
| Diámetro del agujero 0,24 mm |
| Grosor de la pared 0,71 mm |
| Grosor de la pared 1 mm |
| 2 agujeros, 90º de separación. |
| Duración del ciclo = 32 seg/de parte a parte. |
| Electrodo de tungsteno 0,21 mm Diámetro x 304 mm de largo. |
